Högtalarlåda till gitarrförstärkaren

Jag har skruvat loss två högtalarelement från ett par gamla stereohögtalare och nu har jag ett nytt projekt på gång. Jag har lite plywood kvar, sen bygget av en POD-låda och tänker nu (2005-04-04) bygga en liten "högtalarstack" som ska placeras under min lilla 10W gitarrförstärkare.

Förhoppningen är att det ska bli bättre ljud från förstärkaren, samtidigt som det ser lite gulligt ut med en en sån här miniatyranläggning. Svartmålad låda med svart högtalartyg blir en tuff kombination som matchar förstärkaren.

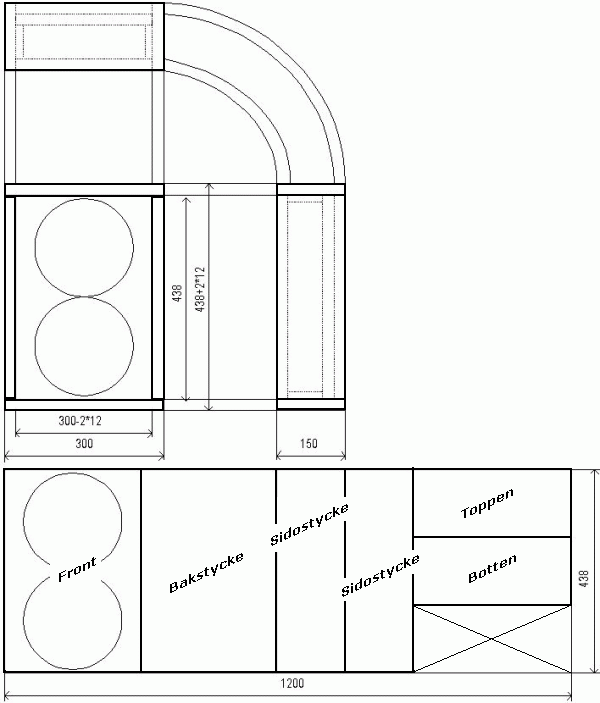

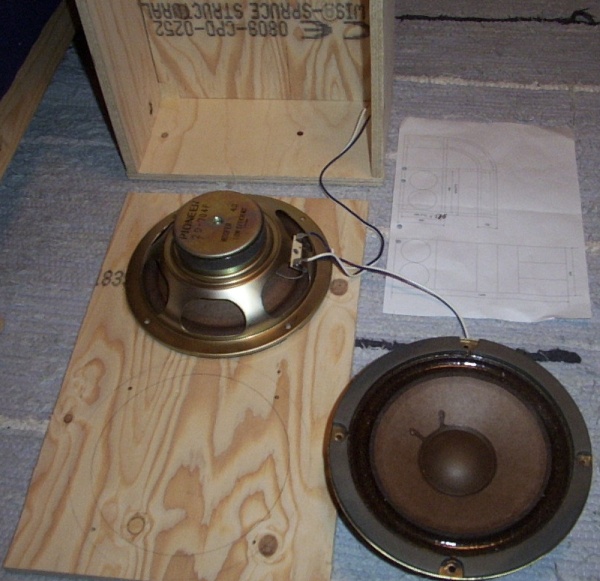

Först gör jag en enkel liten ritning för att se vilka mått de olika delarna ska ha. Därefter sågar jag till delarna för hand och sätter ihop dem manuellt, för att se om det blir bra.

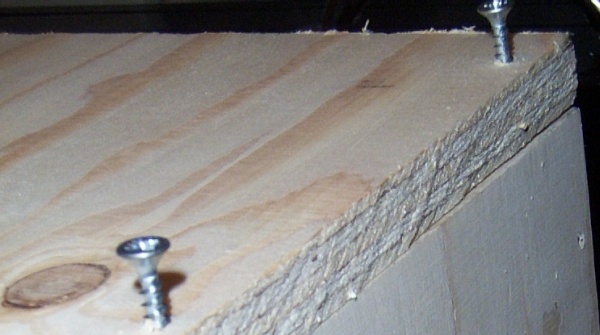

För att alla hörn ska vara rätvinkliga (90 grader) borrar och skruvar jag samman de
två sidorna, botten och toppen - samtidigt som fram och bakstycket fixerar dessa.

Dags att rita var högtalarna ska vara placerade på framstycket.

Arbetet att göra hål för högtalarna är drygt. Det skulle vara bra att ha en sticksåg för att få fina kanter men tyvärr får jag testa andra varianter.

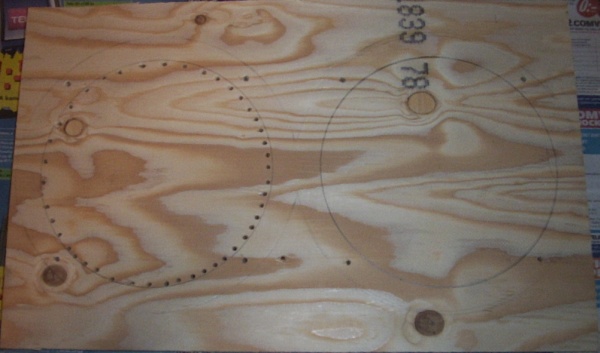

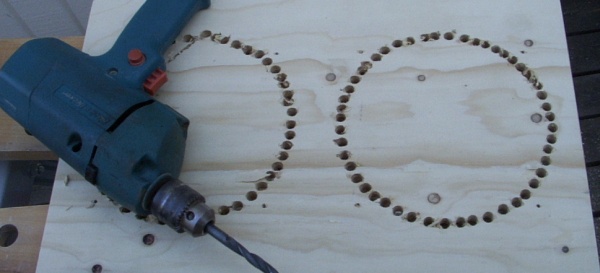

Börjar med att borra runt för att sen såga med en liten järnsåg.

Det tar lång tid och är tungt. Provar en annan metod istället. Borrar upp större hål...

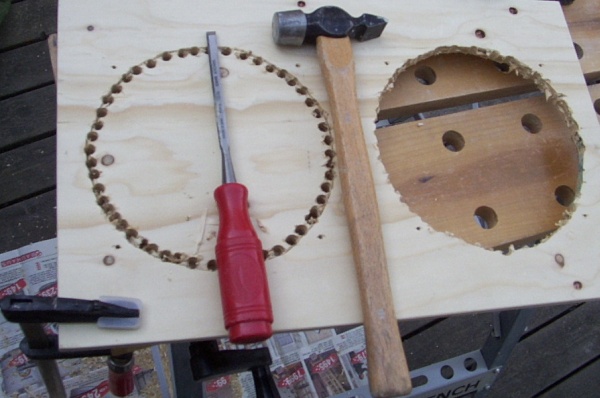

...och använder stämjärn för att få någorlunda jämna hål.

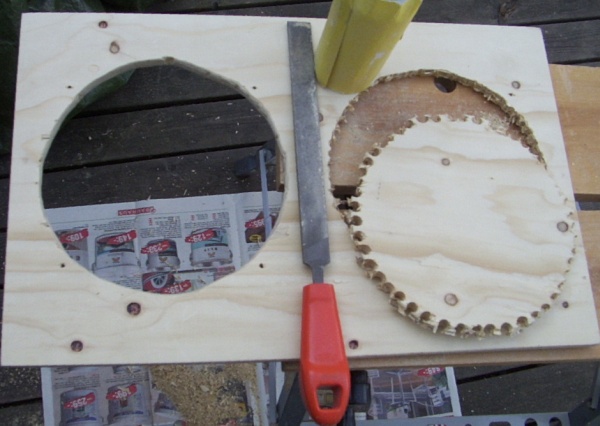

Återstår en hel arbete med fil och sandpapper. Resultatet blir funktionellt.

Dags för en liten test, för att se om bitarna faller på plats.

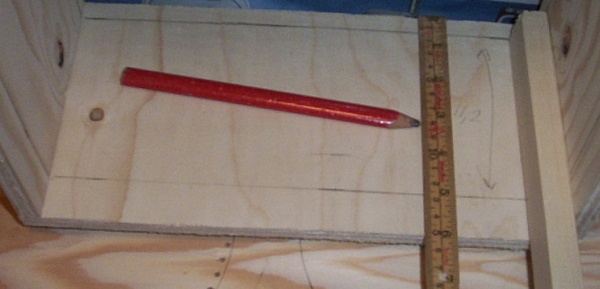

Nästa steg är att såga till fyra hörnbitar som ska stabilisera lådan.

Jag limmar och skruvar fast dessa hörnbitar med sidorna, botten och toppen.

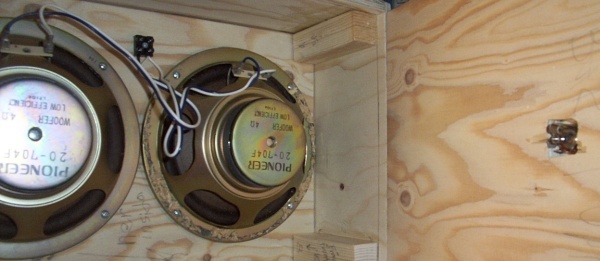

Hörnbitarna används också för att skruva fast bakstycket och framstycket.

I bakstycket skruvar jag fast en plastdetalj för kontakten, som ska användas för att koppla högtalarna till förstärkaren.

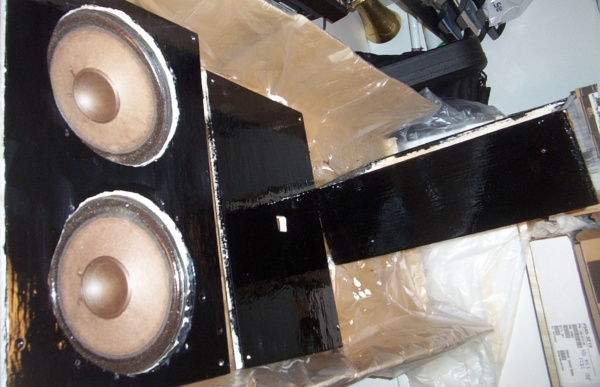

Nu har jag grundmålat högtalarlådan. Den har också fått små plastfötter som skydd.

Jag nöjer mig troligen med ett lager svart färg ("det ska inte bli någon altartavla",
som en gammal lärare brukade säga då eleverna var för noggranna i sitt arbete).

Jag lägger det svarta tyget som sen ska spännas framför högtalarna, över fronten.

Nu har jag satt ihop delarna provisoriskt, för att beundra resultatet ;-)

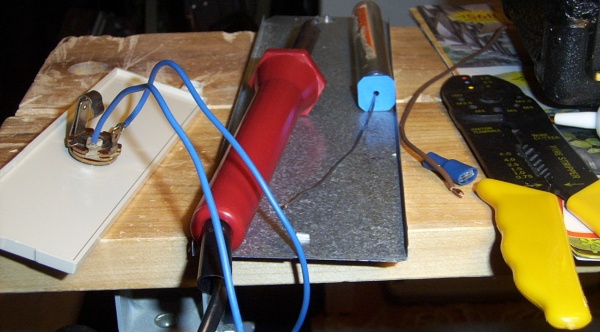

Dags att löda kontakten som ska sitta på högtalarlådans bakstycke.

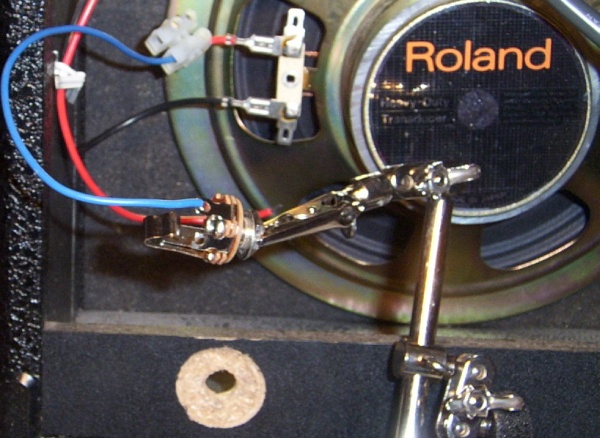

I förstärkaren klipper jag den röda högtalarsladden och löder fast den i den nya kontakten, som jag borrat hål för på baksidan av förstärkaren. Från den löder jag sen den blå sladden till högtalarens kontakt, där den röda normalt ska sitta.

Den här tele-kontakten är finurlig. Om ingen extern högtalare är ansluten, så är den interna högtalaren inkopplad. Om man ansluter en extern högtalare bryts kontakten med den interna högtalaren.

För att kunna skruva fast kontakten på baksidan av förstärkaren, har jag fräst ur spånskivan och använt ett stämjärn, för att göra platsen för hålet inte är fullt så tjock. Efter det har jag målat den ljusa ytan svart.

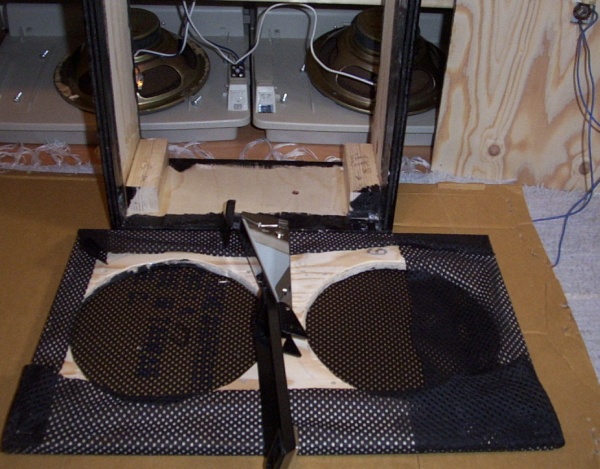

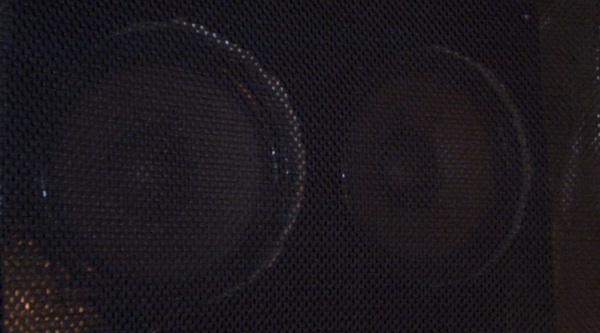

Här håller jag på att spänna tyget på fronten, framför högtalarna.

Äntligen kan jag lyfta fram skapelsen i solljuset. Ljudet är över förväntan. Det är smidigt att den interna högtalaren stängs av då man kopplar in den externa lådan!

Allt i ett, komplett set. Allt utom gitarren får plats på kärran, då man ska till nästa gig!
